Газовое хозяйство для лазерной резки: кислород, азот, магистрали и безопасность
Оптоволоконный лазерный станок — это не только источник, оптика и ЧПУ. Для стабильной работы и получения качественного реза ему необходима правильно организованная подача технологических газов. Кислород, азот и, в ряде случаев, сжатый воздух обеспечивают продув зоны реза, формирование кромки и защиту металла от окисления. Ошибки в выборе газа, его чистоты, давления или в организации магистралей приводят к ухудшению качества, росту себестоимости и внеплановым остановкам.
Современные комплексы Unimach LaserCut оснащаются автоматическими газовыми консолями, рассчитанными на несколько типов газов и разные диапазоны давлений, что позволяет гибко подбирать режимы под материал и задачу. Но даже самая продвинутая консоль не компенсирует неправильно организованное газовое хозяйство на предприятии.
Роль газов в процессе лазерной резки
Технологический газ выполняет сразу несколько функций: выдувает расплав из зоны реза, формирует кромку, защищает металл от окисления и влияет на скорость и предельную толщину реза. В лазерных станках чаще всего используется два основных газа — кислород и азот, а также возможно применение сжатого воздуха для части задач.
Кислород применяют при резке углеродистых и низколегированных сталей, где допустимо наличие окалины на кромке, а важнее высокая скорость и возможность резать больший диапазон толщин. Азот используют там, где необходима чистая, неокисленная кромка: при работе с нержавейкой, высоколегированными сталями, многими алюминиевыми сплавами и деталями, которые будут окрашиваться или подвергаться последующей декоративной обработке. Сжатый воздух применим для тонкого металла и задач, где кромка может иметь лёгкий оттенок и не предъявляются повышенные требования к внешнему виду.
Кислород: высокая скорость и толщина, но окалина
Кислород — самый распространённый газ для лазерной резки чёрной стали. Он активно участвует в экзотермической реакции: при подаче кислорода в зону реза происходит интенсивное окисление металла с выделением тепла, которое дополнительно помогает лазерному лучу прорезать материал. Это позволяет при той же мощности лазерного источника резать более толстый металл и увеличивать скорость реза по сравнению с резкой в инертных газах.
Однако у кислородной резки есть особенности. Во‑первых, качество кромки: появляется окалина, характерный цвет и структура, что не всегда допустимо для изделий с высокими требованиями к чистоте поверхности или последующей окраске. Во‑вторых, чувствительность к качеству и чистоте газа: при резке толстых листов скорость и предельная толщина заметно зависят от степени чистоты кислорода. Чем чище кислород, тем выше возможная скорость при сохранении приемлемого качества.
Кроме того, поток и давление кислорода должны быть точно дозированы. Слишком сильная реакция приводит к перегреву, подгару и увеличению ширины реза. Поэтому при организации газового хозяйства важно не только обеспечить поставку кислорода нужного качества, но и предусмотреть надёжные редукторы, регулирующую арматуру и контроль давления на входе в станок.
Азот: чистая кромка и высокие требования к давлению
Азот — основной газ для резки нержавеющей стали, высоколегированных металлов и деталей, которые будут окрашиваться или подвергаться декоративной обработке. При резке в азоте металл не окисляется, кромка получается светлой и чистой, без окалины, а адгезия краски значительно выше. Это ключевой фактор для производства, ориентированного на высокое качество поверхности и точную геометрию.
В отличие от кислорода, азот практически не участвует в реакции и не добавляет тепла — он работает как инертная среда и «чистый» выдув расплава. Поэтому для резки азотом необходим более мощный лазерный источник и повышенное давление газа, особенно при работе с толщинами до 20–25 мм. Для получения хорошего результата используется азот высокой чистоты (до 99,9–99,99%), поскольку даже небольшое содержание кислорода ухудшает качество кромки.
Это накладывает особые требования на газовое хозяйство: нужна система, способная обеспечивать стабильное высокое давление и расход, а также поддерживать высокую чистоту газа на всём пути от источника до сопла лазерной головки. Для мощных станков UNIMACH используются газовые консоли, рассчитанные на работу с азотом под высоким давлением, что необходимо учитывать при проектировании магистралей и выборе оборудования.
Сжатый воздух: экономичное решение для ряда задач
Сжатый воздух — компромиссный вариант, который позволяет снизить затраты на газ при работе с тонким металлом и задачами, где нет жёстких требований к цвету кромки. В воздухе содержится около 8–10% кислорода, поэтому при резке нержавеющей стали торец может иметь желтоватый оттенок, а по качеству он занимает промежуточное положение между азотом и кислородом.

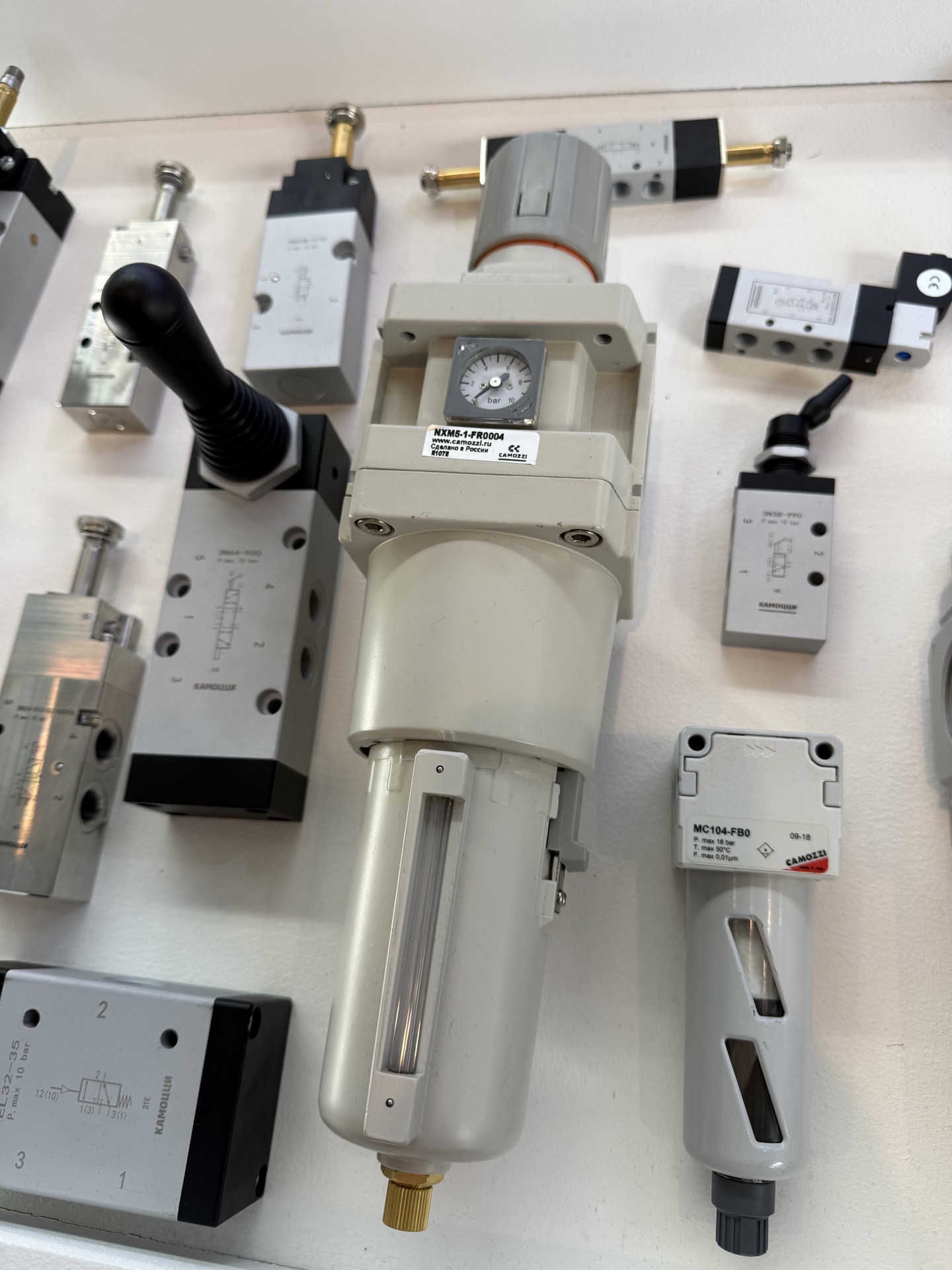

Использование воздуха требует качественной подготовки: мощный компрессор, система фильтрации и осушки, способные убрать влагу, масло и твёрдые частицы. Любые загрязнения, попадающие в лазерную головку, сокращают срок службы сопел и оптики. Важно понимать, что экономия на газе может быть сведена на нет при недостаточно продуманной системе подготовки воздуха, поэтому решение о переходе на воздух должно быть осознанным и подкреплённым расчётами.
Источники газа: баллоны, рампы, криоцилиндры, генераторы
Организация газового хозяйства начинается с выбора источника газа. На практике применяют несколько вариантов: отдельные баллоны, баллонные рампы, криоцилиндры (криогенные ёмкости) и генераторы азота. Каждый вариант имеет свои особенности по стоимости, удобству эксплуатации и стабильности параметров.
Отдельные баллоны и рампы — традиционное решение для небольших объёмов потребления или на старте проекта. Они просты, но требуют постоянного контроля остатка, регулярной замены и занимают пространство. Криоцилиндры обеспечивают большие объёмы азота или кислорода и стабильные параметры газа, что особенно актуально для станков с высокой мощностью и круглосуточным режимом работы.
Генераторы азота на базе компрессоров и мембранных/адсорбционных систем позволяют получать азот на месте, снижая зависимость от внешних поставок и логистики. Это удобный вариант для предприятий с постоянной средней или высокой потребностью в азоте, но требует начальных инвестиций и грамотного обслуживания. При выборе конфигурации газового хозяйства важно учитывать не только текущие, но и перспективные объёмы резки.
Магистрали и арматура: от источника до станка
Газовые магистрали от источника до лазерного комплекса должны обеспечивать нужное давление, расход и чистоту газа на всём протяжении. Неправильно выбранный диаметр труб, длинные участки с узкими местами, большое количество поворотов и некачественная арматура приводят к падению давления и нестабильности процесса резки.
При проектировании магистралей учитывают:
- тип газа и его рабочее давление;
- суммарное потребление лазерных станков и другого оборудования;
- материал труб (для кислорода предъявляются повышенные требования к чистоте и отсутствию масляных загрязнений);
- количество и тип запорной и регулирующей арматуры, наличие обратных клапанов и предохранительных устройств.
Для мощных комплексов Unimach LaserCut необходимо учитывать возможности автоматических газовых консолей: часть линий рассчитана на давление до 10 атм, часть — до 20 атм и выше, что важно для резки цветных металлов и получения качественного реза в азоте. Всё это должно быть учтено ещё на этапе подготовки помещения, чтобы исключить переделки уже после монтажа станка.
Безопасность: нормы, размещение и обслуживание
Работа с газами высокого давления и окислителями требует строгого соблюдения правил безопасности. При организации газового хозяйства необходимо соблюдать действующие нормы по хранению и эксплуатации баллонов, криоцилиндров и магистралей, обеспечивать вентиляцию в зонах размещения газового оборудования и предусматривать средства контроля утечек.
Баллоны и рампы должны располагаться в выделенных, хорошо проветриваемых зонах, защищённых от механических повреждений и нагревания. Не допускается хранение кислородных баллонов рядом с маслами, растворителями и другими горючими веществами. Все соединения должны быть выполнены с использованием совместимых материалов и арматуры, предназначенной для соответствующего газа.
Персонал, работающий с газовым хозяйством, обязан проходить инструктаж и обучение, знать признаки утечек и порядок действий при аварийных ситуациях. Регулярные проверки герметичности, ревизия арматуры и плановое обслуживание генераторов и криооборудования — обязательная часть эксплуатации, а не разовая мера при запуске.
Влияние газового хозяйства на экономику резки
Выбор газа и правильная организация системы его подачи напрямую влияют на себестоимость детали. Кислород дешевле азота, но даёт окалину и ограничивает область применения по качеству кромки. Азот дороже, особенно высокой чистоты, но обеспечивает чистый рез и сокращает затраты на последующую обработку и окраску. Сжатый воздух выглядит экономичным, но требует вложений в компрессор и систему подготовки, а также увеличивает время резки и энергозатраты.
На практике оптимальное решение — комбинированный подход: использовать кислород там, где важнее скорость и толщина, а не внешний вид кромки; азот — на ответственных деталях и нержавейке; воздух — на тонком металле второй категории по качеству. Правильно настроенная газовая консоль станков UNIMACH и грамотно спроектированное газовое хозяйство позволяют гибко переключаться между газами и режимами, подстраиваясь под конкретный заказ.
Роль поставщика оборудования в проектировании газового хозяйства
Организация газового хозяйства — задача, которую лучше решать совместно с поставщиком лазерного комплекса. Специалисты, работающие с оборудованием UNIMACH и его внедрением на предприятиях, обладают практическим опытом расчёта потребления, выбора источников газа и проектирования магистралей.
На этапе подготовки проекта имеет смысл:
- совместно оценить объёмы резки и типы материалов;
- подобрать конфигурацию газовой консоли и количество подключаемых газов;
- определить оптимальный формат поставки газов (баллоны, рампы, криоцилиндры, генератор);
- спроектировать магистрали с учётом требований по давлению, чистоте и безопасности.
Такой подход позволяет избежать типичных ошибок, сократить сроки запуска и обеспечить стабильную работу лазерного комплекса с первого дня.
