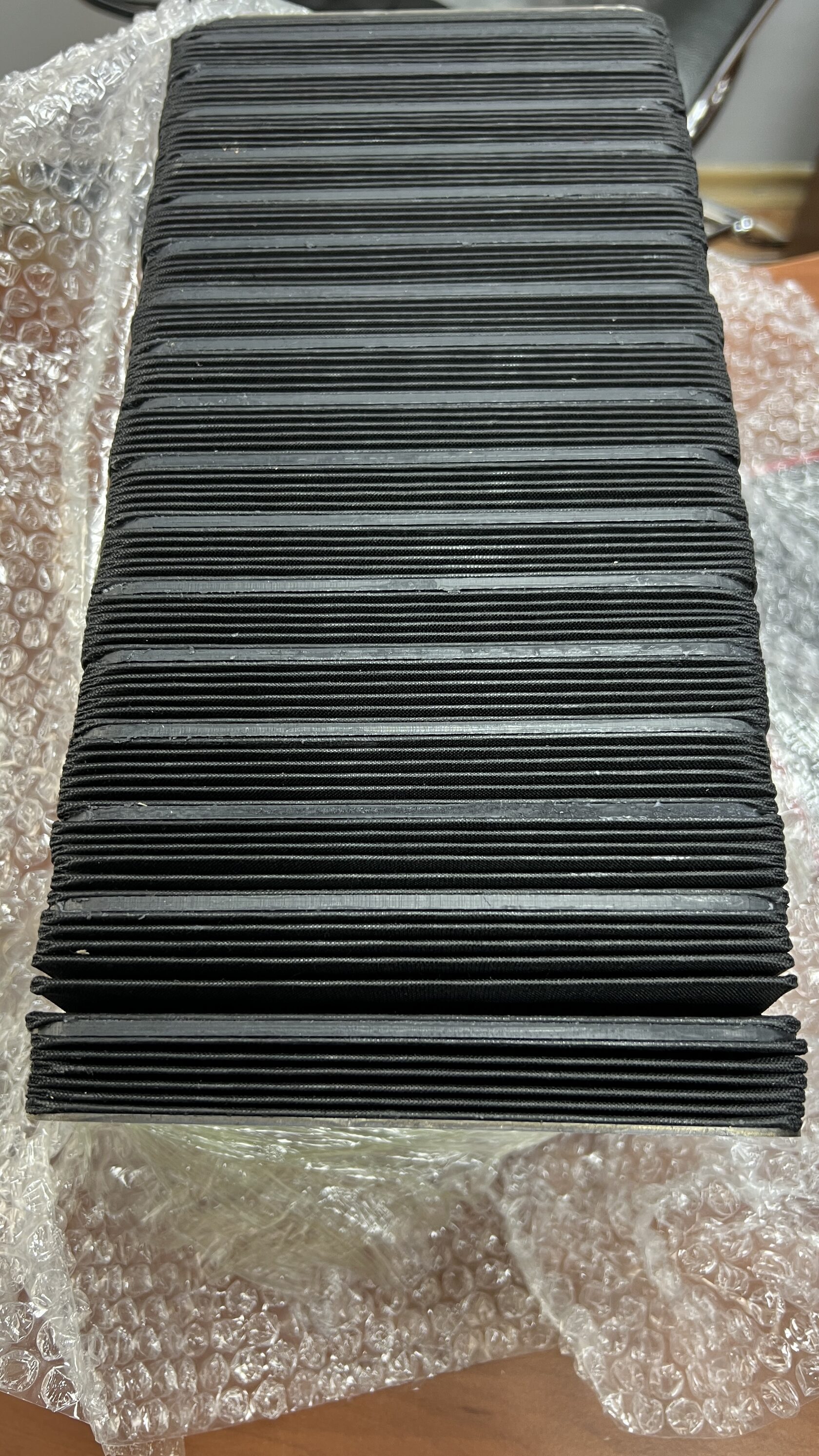

Гофрированный защитный кожух (гофра, «гармошка») — это ключевой компонент, обеспечивающий долговечность и точность станков с ЧПУ. Эти гибкие чехлы служат барьером, защищая точные механизмы направляющих от абразивной пыли, металлической стружки, охлаждающих жидкостей и других загрязнений. Правильный подбор и уход за сильфоном напрямую влияет на бесперебойность работы и сокращение затрат на обслуживание дорогостоящего оборудования.
Основная функция сильфонного кожуха — защита направляющих и шарико-винтовых передач (ШВП) станка с ЧПУ. Эти узлы критически важны для точности позиционирования инструмента. Без надежной защиты они подвергаются воздействию:
· Абразивной металлической пыли и стружки, которые действуют как абразив, ускоряя износ направляющих и подшипников.
· Охлаждающих жидкостей и масел, которые могут вымывать смазку и приводить к коррозии.
· Случайных механических повреждений от заготовок или инструмента.
Установка кожуха «гармошки» позволяет значительно продлить срок службы механических компонентов станка, сохранить его первоначальную точность и снизить частоту и стоимость технического обслуживания .
Конструкция, материалы и типы кожухов
Гофрированные кожухи изготавливаются из прочных, но гибких материалов, позволяющих им сжиматься и растягиваться вместе с движением каретки станка.
Качественные сильфоны производятся из специальных синтетических материалов, обладающих рядом важных характеристик:
· Высокая термостойкость: Способны выдерживать температуры до 250°C, что особенно важно для станков лазерной резки, где присутствует тепловое воздействие .
· Стойкость к химическим веществам: Устойчивы к воздействию масел, смазок, охлаждающих жидкостей и других промышленных химикатов .
· Прочность и износостойкость: Обладают высокой прочностью на разрыв и устойчивостью к истиранию .
· Гибкость: Сохраняют свои свойства при постоянном циклическом движении.
Наиболее распространенными материалами являются нейлоновая ткань с покрытием из полиуретана, высокопрочная полиамидная ткань, брезент и искусственная кожа .
Гофры производятся в различных формах для оптимального соответствия защищаемому узлу:
· Прямоугольные: Наиболее распространенный тип для защиты линейных направляющих.
· Квадратные и круглые: Используются для защиты ходовых винтов или нестандартных узлов.
· Изготовленные по индивидуальным чертежам: Производители предлагают услуги полной кастомизации под конкретные требования станка .
Чтобы выбрать подходящий кожух, необходимо учитывать несколько ключевых параметров вашего оборудования:
1. Длина хода: Определяет необходимую длину кожуха в растянутом и сжатом состоянии.
2. Габаритные размеры: Необходимо точно измерить ширину и высоту защищаемого участка.
3. Условия эксплуатации:
· Температура: Убедитесь, что выбранный материал кожуха рассчитан на максимальные температуры в рабочей зоне .
· Тип загрязнений: Стружка, пыль, жидкость — от этого зависит требуемая стойкость материала.
4. Способ крепления: Кожухи могут поставляться с различными вариантами крепежных элементов для простого монтажа на конкретную модель станка. Производители часто указывают, что установка и снятие сильфона не требуют много времени и сложных инструментов .
· Снижение затрат на обслуживание: Защищенные направляющие и ШВП требуют меньше смазки и реже выходят из строя.
· Повышение надежности станка: Снижается риск внезапных поломок и простоев производства.
· Сохранение точности: Защита от загрязнений предотвращает появление люфтов и погрешностей позиционирования.
· Универсальность применения: Благодаря разнообразию форм и материалов, сильфоны могут быть подобраны для практически любого типа станков с ЧПУ — от фрезерных и лазерных до токарных и шлифовальных .
Гофрированный защитный кожух — это не просто аксессуар, а неотъемлемая часть системы защиты современного станка с ЧПУ. Экономия на этом, казалось бы, незначительном компоненте может впоследствии обернуться тысячами рублей, потраченными на ремонт и замену точных направляющих и ходовых винтов.
Инвестируя в качественный гофрированный кожух, вы инвестируете в стабильность, точность и долговечность своего оборудования, обеспечивая его бесперебойную работу на годы вперед. При выборе ориентируйтесь на проверенных производителей, которые предлагают не только стандартные решения, но и готовы выполнить кожух по вашим индивидуальным чертежам и требованиям . У нас вы можете заказать любую гофрированную защиту вашего оборудования, от плазменного и лазерного станка до станка гидроабразивной резки и роботизированной сварки.
Для чего нужен гофрированный кожух?
Основная функция сильфонного кожуха — защита направляющих и шарико-винтовых передач (ШВП) станка с ЧПУ. Эти узлы критически важны для точности позиционирования инструмента. Без надежной защиты они подвергаются воздействию:
· Абразивной металлической пыли и стружки, которые действуют как абразив, ускоряя износ направляющих и подшипников.
· Охлаждающих жидкостей и масел, которые могут вымывать смазку и приводить к коррозии.
· Случайных механических повреждений от заготовок или инструмента.
Установка кожуха «гармошки» позволяет значительно продлить срок службы механических компонентов станка, сохранить его первоначальную точность и снизить частоту и стоимость технического обслуживания .
Конструкция, материалы и типы кожухов
Гофрированные кожухи изготавливаются из прочных, но гибких материалов, позволяющих им сжиматься и растягиваться вместе с движением каретки станка.
Материалы изготовления
Качественные сильфоны производятся из специальных синтетических материалов, обладающих рядом важных характеристик:
· Высокая термостойкость: Способны выдерживать температуры до 250°C, что особенно важно для станков лазерной резки, где присутствует тепловое воздействие .
· Стойкость к химическим веществам: Устойчивы к воздействию масел, смазок, охлаждающих жидкостей и других промышленных химикатов .
· Прочность и износостойкость: Обладают высокой прочностью на разрыв и устойчивостью к истиранию .
· Гибкость: Сохраняют свои свойства при постоянном циклическом движении.
Наиболее распространенными материалами являются нейлоновая ткань с покрытием из полиуретана, высокопрочная полиамидная ткань, брезент и искусственная кожа .
Формы и конфигурации
Гофры производятся в различных формах для оптимального соответствия защищаемому узлу:
· Прямоугольные: Наиболее распространенный тип для защиты линейных направляющих.
· Квадратные и круглые: Используются для защиты ходовых винтов или нестандартных узлов.
· Изготовленные по индивидуальным чертежам: Производители предлагают услуги полной кастомизации под конкретные требования станка .
Критерии выбора гофрированного кожуха
Чтобы выбрать подходящий кожух, необходимо учитывать несколько ключевых параметров вашего оборудования:
1. Длина хода: Определяет необходимую длину кожуха в растянутом и сжатом состоянии.
2. Габаритные размеры: Необходимо точно измерить ширину и высоту защищаемого участка.
3. Условия эксплуатации:
· Температура: Убедитесь, что выбранный материал кожуха рассчитан на максимальные температуры в рабочей зоне .
· Тип загрязнений: Стружка, пыль, жидкость — от этого зависит требуемая стойкость материала.
4. Способ крепления: Кожухи могут поставляться с различными вариантами крепежных элементов для простого монтажа на конкретную модель станка. Производители часто указывают, что установка и снятие сильфона не требуют много времени и сложных инструментов .
Преимущества использования качественных защитных кожухов
· Снижение затрат на обслуживание: Защищенные направляющие и ШВП требуют меньше смазки и реже выходят из строя.
· Повышение надежности станка: Снижается риск внезапных поломок и простоев производства.
· Сохранение точности: Защита от загрязнений предотвращает появление люфтов и погрешностей позиционирования.
· Универсальность применения: Благодаря разнообразию форм и материалов, сильфоны могут быть подобраны для практически любого типа станков с ЧПУ — от фрезерных и лазерных до токарных и шлифовальных .
Заключение
Гофрированный защитный кожух — это не просто аксессуар, а неотъемлемая часть системы защиты современного станка с ЧПУ. Экономия на этом, казалось бы, незначительном компоненте может впоследствии обернуться тысячами рублей, потраченными на ремонт и замену точных направляющих и ходовых винтов.
Инвестируя в качественный гофрированный кожух, вы инвестируете в стабильность, точность и долговечность своего оборудования, обеспечивая его бесперебойную работу на годы вперед. При выборе ориентируйтесь на проверенных производителей, которые предлагают не только стандартные решения, но и готовы выполнить кожух по вашим индивидуальным чертежам и требованиям . У нас вы можете заказать любую гофрированную защиту вашего оборудования, от плазменного и лазерного станка до станка гидроабразивной резки и роботизированной сварки.
