Требования к помещению для лазерной резки: электрика, вентиляция, логистика
Даже самый современный оптоволоконный лазерный станок не покажет своих возможностей, если его установить в неподходящем помещении. Ошибки на этапе подготовки цеха приводят к простоям, браку, ускоренному износу оборудования и проблемам с безопасностью сотрудников. Поэтому планирование места под комплекс лазерной резки нужно начинать ещё до подписания договора на поставку станка, а не после его приезда к воротам предприятия.
Помещение для лазерной резки должно обеспечивать три ключевых условия: стабильное питание, чистый и правильно организованный воздух и продуманную логистику движения металла и персонала. К этому добавляются требования по температурно‑влажностному режиму, уровню освещённости, пожарной безопасности и шуму. Комплексный подход позволяет избежать большинства проблем уже на этапе пусконаладки и приёмки площадки.
Электрика: стабильное питание без сюрпризов
Оптоволоконный лазерный станок — это мощный потребитель электроэнергии, в состав которого входят сам лазерный источник, станина, система ЧПУ, сервоприводы, холодильная установка, вытяжка и вспомогательное оборудование. Для надёжной работы всего комплекса необходимо, чтобы электрическая сеть отвечала трём основным критериям: достаточная мощность, корректное напряжение и качественное заземление.
На этапе подготовки помещения важно заранее уточнить суммарное потребление выбранной конфигурации станка с учётом всех дополнительных модулей. К полученному значению рекомендуется добавить запас, чтобы подключение не «выросло» в критическую точку для цеховой сети. Отдельное внимание уделяется выделению отдельной линии питания от распределительного щита, установке автоматических выключателей и устройств защиты от перенапряжений. Лазерный комплекс желательно подключать к своему вводу, чтобы минимизировать влияние крупных потребителей, запускающихся в этой же сети, таких как компрессоры или сварочные аппараты.
Качественное заземление — не формальность, а обязательное условие корректной работы электроники, систем управления и самого источника. Некачественный контур заземления или его отсутствие приводят к ложным срабатываниям защиты, нестабильности работы ЧПУ, ошибкам в датчиках и риску повреждения дорогостоящих компонентов. На практике это выражается в необъяснимых остановках, сбоях при запуске лазера и проблемах с безопасностью. Поэтому проверка сопротивления заземляющего контура и соответствия всей системы электрическим нормам должна входить в чек‑лист приёмки площадки до монтажа станка.
Вентиляция и дымоудаление: чистый воздух для людей и оборудования
Процесс лазерной резки сопровождается выделением дыма, паров металла и продуктов сгорания покрытия листа. Если не обеспечить эффективное удаление этих выбросов, они будут оседать на оптических поверхностях, загрязнять механические узлы и ухудшать условия работы персонала. Грамотно спроектированная система вентиляции и дымоудаления — обязательное условие для любого современного комплекса лазерной резки.
В идеале вытяжка проектируется не только по площади, но и с учётом конкретной модели станка, его рабочего поля и конструкции стола. Для комплексов с выдвижными или сменными столами необходимо обеспечить стабильный отвод дыма по всей области реза, а не только в центральной части. Важно разделять общую вентиляцию цеха и локальную систему дымоудаления станка: вытяжка самого комплекса обычно подключается к отдельному воздуховоду с учётом объёмов и скорости удаления загрязнённого воздуха.
Не менее важна подача свежего воздуха. Если вытяжка работает активно, но притока недостаточно, в цеху создаётся разрежение, что приводит к подсосу воздуха через щели, ворота, двери, ухудшая общий микроклимат и провоцируя дополнительную запылённость. Правильное решение — сбалансированная система приточно‑вытяжной вентиляции с возможностью регулировать производительность под реальную нагрузку. На этапе приёмки площадки стоит проверить фактическую работу вытяжки: насколько быстро дым уходит из зоны реза, нет ли зон «застоя» воздуха и не выдувает ли поток газ с рабочей зоны.
Температурный режим и микроклимат
Оптоволоконные лазерные комплексы чувствительны к температурным колебаниям и избыточной влажности. Слишком низкие температуры в неотапливаемых помещениях, резкие перепады при открытии ворот, конденсат и пыль — всё это негативно влияет на ресурс электронных компонентов, стабильность источника и качество реза. Для корректной работы необходимо соблюсти диапазон температур, рекомендованный производителем, и обеспечить ровный микроклимат.
Особое внимание стоит уделить размещению станка вдали от прямых потоков холодного или горячего воздуха: нерационально ставить его непосредственно под приточной установкой, рядом с воротами, которые часто открываются, или вплотную к мощным нагревающим агрегатам. Постоянные сквозняки и локальный перегрев ухудшают стабильность процесса резки, вызывают изменения фокуса и геометрии, а также усиливают загрязнение оптики. При приёмке площадки важно оценить фактическое место установки с точки зрения возможных потоков воздуха, а не только по плану.
Логистика листа: как должны двигаться металл и готовые детали
Даже правильно спроектированные электрика и вентиляция не спасут ситуацию, если листовой металл и готовые детали приходится проталкивать через узкие проходы, поворачивать в нескольких местах и поднимать вручную. Логистика — это не только про удобство, но и про безопасность, скорость работы и сохранность оборудования. Ошибки в планировке нередко проявляются уже после запуска: появляются «пробки» из листов, пересекающиеся потоки погрузчиков и людей, повреждённые кабели и датчики.
Грамотная организация логистики листа предполагает:
- прямолинейный или максимально простой путь от зоны хранения металла до стола станка;
- достаточную ширину проходов для погрузчиков, рохлей или кран-балки;
- отсутствие «бутылочных горлышек» на входе и выходе из зоны резки;
- разделение потоков сырья, готовой продукции и отходов.
Лучше сразу закладывать в план отдельные зоны: склад листового металла, зону подготовки и маркировки заготовок, рабочую зону станка, участок складирования готовых деталей и контейнеры для отходов. Это позволяет минимизировать перекрёстные маршруты и снизить риск повреждения станка при работе погрузочной техники. При приёмке площадки полезно пройти весь путь листа «по живому» — от ворот или склада до стола станка и дальше до зоны упаковки, чтобы заранее увидеть потенциальные проблемные места.
Рабочее место оператора и безопасные проходы

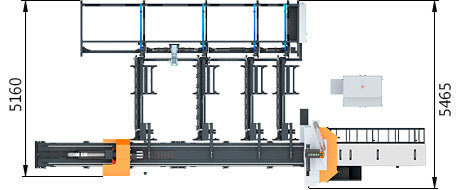

Лазерный комплекс — это не только станина и стол, но и пульт управления, шкафы автоматики, холодильник, система газоснабжения. Все эти элементы должны быть расположены так, чтобы оператор мог безопасно выполнять свои задачи, а сервисные специалисты имели доступ к узлам для обслуживания и диагностики. Недостаточное пространство вокруг оборудования приводит к вынужденным компромиссам, когда кабели тянут «по воздуху», а проходы перекрываются временными стеллажами.
Рабочее место оператора должно обеспечивать хороший обзор зоны резки (через защитное стекло или камеры), удобный доступ к панели управления и возможность безопасно перемещаться вокруг станка. При планировании важно предусмотреть ширину проходов с запасом под возможное расширение функционала: установка дополнительного шкафа, внедрение автоматизированной подачи листа, добавление конвейера для малых деталей и т. п. Также заранее продумывается расположение кнопок аварийной остановки и указателей зон повышенной опасности.
Безопасность персонала немыслима без понятных маршрутов эвакуации, свободных от складских материалов и паллет. Даже если станок занимает компактную площадь, все пути эвакуации должны быть обозначены и фактически свободны. Это важно не только с точки зрения норм, но и для реальной ситуации: при задымлении или пожаре каждый лишний манёвр между стеллажами может стать критичным.
Типовые ошибки при размещении лазерного станка
Многие проблемы повторяются от цеха к цеху. Среди распространённых ошибок можно выделить несколько типичных сценариев.
Первая ошибка — установка станка слишком близко к стенам или колоннам. На этапе монтажа это кажется удобным, но впоследствии доступ к задним и боковым панелям оказывается затруднён, сервисные работы требуют временного демонтажа ограждений, а прокладка дополнительных коммуникаций превращается в серьёзный проект. В результате любое обслуживание занимает больше времени и увеличивает простой оборудования.
Вторая ошибка — размещение станка рядом с воротами или в зоне интенсивного движения погрузчиков. Постоянные сквозняки, резкие перепады температуры, пыль с улицы и высокий риск механических повреждений кабельных трасс и ограждений создают для лазерного комплекса крайне неблагоприятные условия. Нередко это приводит к ускоренному износу направляющих, загрязнению оптики и частым внеплановым остановкам.
Третья типичная ошибка — игнорирование газового хозяйства при планировании. Кислород и азот приходят в цех «как получится», баллоны или рампы устанавливаются в любом свободном месте, без учёта удобства подключения и безопасного доступа. В результате магистрали проходят по неудобным траекториям, создают дополнительные риски и затрудняют обслуживание. Грамотное планирование предполагает чётко выделенную зону газового оборудования, понятные маршруты трубопроводов и соблюдение всех требований по безопасности.
Чек‑лист приёмки площадки под лазерный комплекс
Чтобы не упустить важные моменты, полезно использовать краткий чек‑лист приёмки помещения. Он не заменяет детальную документацию, но позволяет быстро оценить готовность площадки к монтажу станка. На что стоит обратить внимание в первую очередь?
Во‑первых, на электроснабжение: наличие выделенной линии нужной мощности, корректная схема подключения, рабочий контур заземления и соблюдение всех требований по защите оборудования. Во‑вторых, на вентиляцию и дымоудаление: наличие и работоспособность приточно‑вытяжной системы, возможность подключить вытяжку станка, отсутствие «мёртвых зон» и сквозняков, способных повлиять на зону резки.
Далее проверяется логистика: пути движения листа от склада до станка и обратно, наличие достаточных проходов для техники, продуманность зон хранения металла и готовых деталей. Анализируются возможные точки пересечения потоков людей и техники, оцениваются риски для оборудования и персонала. Важно заранее понять, насколько легко оператору будет работать, не мешая погрузчикам и другим подразделениям.
Наконец, осматривается фактическое место установки станка с точки зрения доступа к узлам и будущего обслуживания: есть ли свободное пространство вокруг, можно ли будет открыть все панели, позволяют ли габариты помещения провести модернизацию или расширить комплекс в будущем. Все обнаруженные несоответствия фиксируются и обсуждаются с поставщиком оборудования, чтобы устранить их до момента доставки и монтажа лазерного комплекса.
