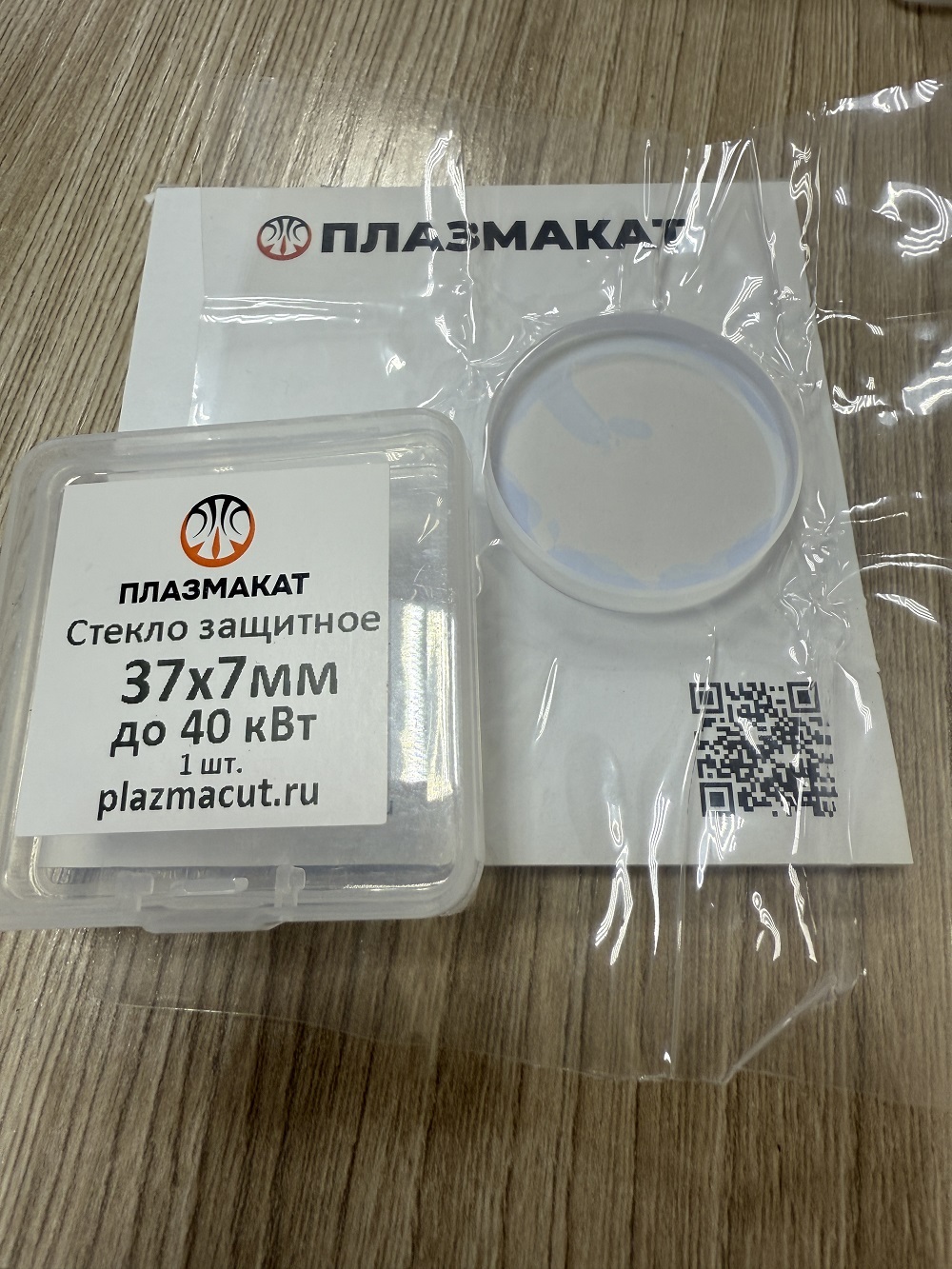

Защитное стекло — это небольшой, но критически важный компонент лазерной головы, который защищает дорогостоящую оптику от повреждений. Правильный выбор и своевременная замена этого расходного материала напрямую влияют на стабильность работы оборудования, качество обработки и долговечность всей оптической системы .
Основная задача защитного стекла (protective window) — создать физический барьер между фокусирующей линзой и обрабатываемым материалом. Оно устанавливается в оптической головке и принимает на себя основные угрозы :
· Защита от загрязнений: предохраняет оптику от брызг расплавленного металла, пыли, окалины и технического нагара.
· Предотвращение thermal damage: поглощает часть тепловой энергии и защищает от скачков температуры.
· Снижение обратного отражения: специальные покрытия минимизируют отражение луча от обрабатываемой поверхности.
Игнорирование состояния защитного стекла может привести к снижению мощности реза до 30%, появлению нагара на кромках, неравномерному резу и, в худшем случае, к выходу из строя фокусирующей линзы, ремонт которой обойдется в десятки раз дороже .
Чтобы правильно подобрать стекло, необходимо учитывать несколько технических характеристик.
Диаметр и толщина
Эти геометрические параметры должны точно соответствовать посадочному месту в держателе вашей лазерной головы. Погрешность даже в 0.5 мм может привести к перегреву, оптическим искажениям и неплотной посадке .
· Распространенные диаметры: 18, 20, 22, 25, 25.4, 27, 27.9, 30, 34, 37 мм .
· Толщина: обычно находится в диапазоне от 1 до 7 мм, но может достигать и 9.8 мм .
Материал изготовления
· Кварцевое стекло: наиболее распространенный вариант, обладает высокой термостойкостью (до 800–1000 °C) и отличным пропусканием (>99.5% на длине волны 1064 нм) .
· Синтетический сапфир: отличается повышенной механической прочностью и устойчивостью к абразивному износу, что делает его идеальным для работ в тяжелых условиях, например, при лазерной очистке .
Покрытие (просветление)
Покрытие наносится на поверхность стекла для улучшения его оптических свойств.
· Антиотражающее (AR) покрытие: увеличивает пропускание луча до 99.5% и уменьшает энергопотери, что особенно важно для резки и сварки .
· DLC-покрытие (алмазоподобное): обладает меньшим пропусканием (~98.5%), но исключительной механической стойкостью и термостойкостью (до 1100 °C). Рекомендуется для очистки и работ с высоким риском повреждения поверхности .
В зависимости от типа обработки
В зависимости от мощности лазера
· Лазеры мощностью 1–3 кВт: достаточно стандартных кварцевых стекол с антиотражающим покрытием .
· Лазеры мощностью выше 3 кВт: требуются модели с усиленным покрытием и повышенной термостойкостью, чтобы выдерживать более высокие энергетические нагрузки .
Совместимость с моделью лазерной головки
Каждый производитель головок использует свои типоразмеры. Приведенная ниже таблица поможет сориентироваться в основных моделях.
Популярные модели лазерных головок и типоразмеры стекол
Производитель Модель головки Диаметр стекла (мм)
Raytools® BM110, BM111, BM06K 27.9, 37
BOCI® (BOCHU®) BLT310, BLT421S 25.4, 34
Precitec® ProCutter 1.0 37
WSX® NC30, KC15 30, 37
SUP® SUP 20T, SUP 23T 18, 20
Когда менять защитное стекло: признаки износа
Регулярный визуальный осмотр — залог своевременной замены. Стекло требует замены, если вы обнаружили :
· Визуальные дефекты: потемнение, помутнение, радужные разводы, видимые пятна копоти или микросколы.
· Ухудшение качества обработки: снижение скорости и качества резки, появление нагара на кромках, которые раньше резались чисто.
· Проблемы с фокусировкой: искажение лазерного пятна или сбои в работе системы автофокуса.
Рекомендуемая периодичность замены
Периодичность зависит от интенсивности и типа работ :
· Резка нержавеющей стали: замена каждые 1-2 рабочих дня.
· Резка черных металлов: замена 1-2 раза в неделю.
· Резка цветных металлов (алюминий, латунь): замена после каждой смены.
· Сварка и наплавка: замена каждые 8-10 рабочих часов.
Правила очистки и продления срока службы
· Аккуратная установка: всегда берите стекло в перчатках, не касаясь поверхности пальцами. Кожное сало оставляет трудноудаляемые следы, которые пригорают под лучом .
· Правильная очистка: для чистки используйте только чистый изопропиловый спирт (≥99%) и безворсовые салфетки (например, салфетки для оптики). Категорически избегайте воды и технического спирта с примесями .
· Грамотное хранение: храните запасные стекла только в оригинальной упаковке в сухом месте, не допуская их соприкосновения друг с другом .
Распространенные ошибки:
· Установка стекла неправильной стороной (покрытие должно быть обращено вниз, к заготовке) .
· Использование стекла с дефектами после неудачной очистки.
· Игнорирование ежедневного осмотра.
Экономическая эффективность: Своевременная замена защитного стекла, стоимость которого составляет в среднем 1,5–5 тысяч рублей, многократно окупается. Ремонт лазерной головы с заменой фокусирующей линзы обойдется в 40–150 тысяч рублей, не считая потерь от простоя оборудования .
Защитное стекло — это не просто "расходник", а важный элемент оптической системы, от которого зависит бесперебойность и рентабельность всего производства. Правильный подбор по размеру, материалу и типу покрытия, своевременная замена и грамотный уход позволят избежать простоев и защитят ваше оборудование от серьезных поломок. Регулярно проверяйте состояние стекол, держите запас под рукой — и ваш лазер будет работать стабильно и эффективно .
- Зачем нужно защитное стекло в лазерной голове
Основная задача защитного стекла (protective window) — создать физический барьер между фокусирующей линзой и обрабатываемым материалом. Оно устанавливается в оптической головке и принимает на себя основные угрозы :
· Защита от загрязнений: предохраняет оптику от брызг расплавленного металла, пыли, окалины и технического нагара.
· Предотвращение thermal damage: поглощает часть тепловой энергии и защищает от скачков температуры.
· Снижение обратного отражения: специальные покрытия минимизируют отражение луча от обрабатываемой поверхности.
Игнорирование состояния защитного стекла может привести к снижению мощности реза до 30%, появлению нагара на кромках, неравномерному резу и, в худшем случае, к выходу из строя фокусирующей линзы, ремонт которой обойдется в десятки раз дороже .
- Ключевые параметры выбора защитного стекла
Чтобы правильно подобрать стекло, необходимо учитывать несколько технических характеристик.
Диаметр и толщина
Эти геометрические параметры должны точно соответствовать посадочному месту в держателе вашей лазерной головы. Погрешность даже в 0.5 мм может привести к перегреву, оптическим искажениям и неплотной посадке .
· Распространенные диаметры: 18, 20, 22, 25, 25.4, 27, 27.9, 30, 34, 37 мм .
· Толщина: обычно находится в диапазоне от 1 до 7 мм, но может достигать и 9.8 мм .
Материал изготовления
· Кварцевое стекло: наиболее распространенный вариант, обладает высокой термостойкостью (до 800–1000 °C) и отличным пропусканием (>99.5% на длине волны 1064 нм) .
· Синтетический сапфир: отличается повышенной механической прочностью и устойчивостью к абразивному износу, что делает его идеальным для работ в тяжелых условиях, например, при лазерной очистке .
Покрытие (просветление)
Покрытие наносится на поверхность стекла для улучшения его оптических свойств.
· Антиотражающее (AR) покрытие: увеличивает пропускание луча до 99.5% и уменьшает энергопотери, что особенно важно для резки и сварки .
· DLC-покрытие (алмазоподобное): обладает меньшим пропусканием (~98.5%), но исключительной механической стойкостью и термостойкостью (до 1100 °C). Рекомендуется для очистки и работ с высоким риском повреждения поверхности .
- Как выбрать стекло для конкретных задач и оборудования
В зависимости от типа обработки
Вид обработки: Лазерная резка, Лазерная сварка, Лазерная очистка
Рекомендуемый тип стекла: Кварцевое стекло с усиленным AR-покрытием, Стекло с устойчивым к обратному излучению покрытием, Стекло с DLC-покрытием или синтетический сапфир
Ключевые требования: Термостойкость, высокая оптическая прозрачность, стойкость к брызгам расплава,
Стойкость к брызгам металла и обратному отражению, Устойчивость к абразивной пыли, нагару и механическим воздействиям
В зависимости от мощности лазера
· Лазеры мощностью 1–3 кВт: достаточно стандартных кварцевых стекол с антиотражающим покрытием .
· Лазеры мощностью выше 3 кВт: требуются модели с усиленным покрытием и повышенной термостойкостью, чтобы выдерживать более высокие энергетические нагрузки .
Совместимость с моделью лазерной головки
Каждый производитель головок использует свои типоразмеры. Приведенная ниже таблица поможет сориентироваться в основных моделях.
Популярные модели лазерных головок и типоразмеры стекол
Производитель Модель головки Диаметр стекла (мм)
Raytools® BM110, BM111, BM06K 27.9, 37
BOCI® (BOCHU®) BLT310, BLT421S 25.4, 34
Precitec® ProCutter 1.0 37
WSX® NC30, KC15 30, 37
SUP® SUP 20T, SUP 23T 18, 20
- Эксплуатация и обслуживание защитных стекол
Когда менять защитное стекло: признаки износа
Регулярный визуальный осмотр — залог своевременной замены. Стекло требует замены, если вы обнаружили :
· Визуальные дефекты: потемнение, помутнение, радужные разводы, видимые пятна копоти или микросколы.
· Ухудшение качества обработки: снижение скорости и качества резки, появление нагара на кромках, которые раньше резались чисто.
· Проблемы с фокусировкой: искажение лазерного пятна или сбои в работе системы автофокуса.
Рекомендуемая периодичность замены
Периодичность зависит от интенсивности и типа работ :
· Резка нержавеющей стали: замена каждые 1-2 рабочих дня.
· Резка черных металлов: замена 1-2 раза в неделю.
· Резка цветных металлов (алюминий, латунь): замена после каждой смены.
· Сварка и наплавка: замена каждые 8-10 рабочих часов.
Правила очистки и продления срока службы
· Аккуратная установка: всегда берите стекло в перчатках, не касаясь поверхности пальцами. Кожное сало оставляет трудноудаляемые следы, которые пригорают под лучом .
· Правильная очистка: для чистки используйте только чистый изопропиловый спирт (≥99%) и безворсовые салфетки (например, салфетки для оптики). Категорически избегайте воды и технического спирта с примесями .
· Грамотное хранение: храните запасные стекла только в оригинальной упаковке в сухом месте, не допуская их соприкосновения друг с другом .
- Частые ошибки и экономическое обоснование
Распространенные ошибки:
· Установка стекла неправильной стороной (покрытие должно быть обращено вниз, к заготовке) .
· Использование стекла с дефектами после неудачной очистки.
· Игнорирование ежедневного осмотра.
Экономическая эффективность: Своевременная замена защитного стекла, стоимость которого составляет в среднем 1,5–5 тысяч рублей, многократно окупается. Ремонт лазерной головы с заменой фокусирующей линзы обойдется в 40–150 тысяч рублей, не считая потерь от простоя оборудования .
- Заключение
Защитное стекло — это не просто "расходник", а важный элемент оптической системы, от которого зависит бесперебойность и рентабельность всего производства. Правильный подбор по размеру, материалу и типу покрытия, своевременная замена и грамотный уход позволят избежать простоев и защитят ваше оборудование от серьезных поломок. Регулярно проверяйте состояние стекол, держите запас под рукой — и ваш лазер будет работать стабильно и эффективно .
