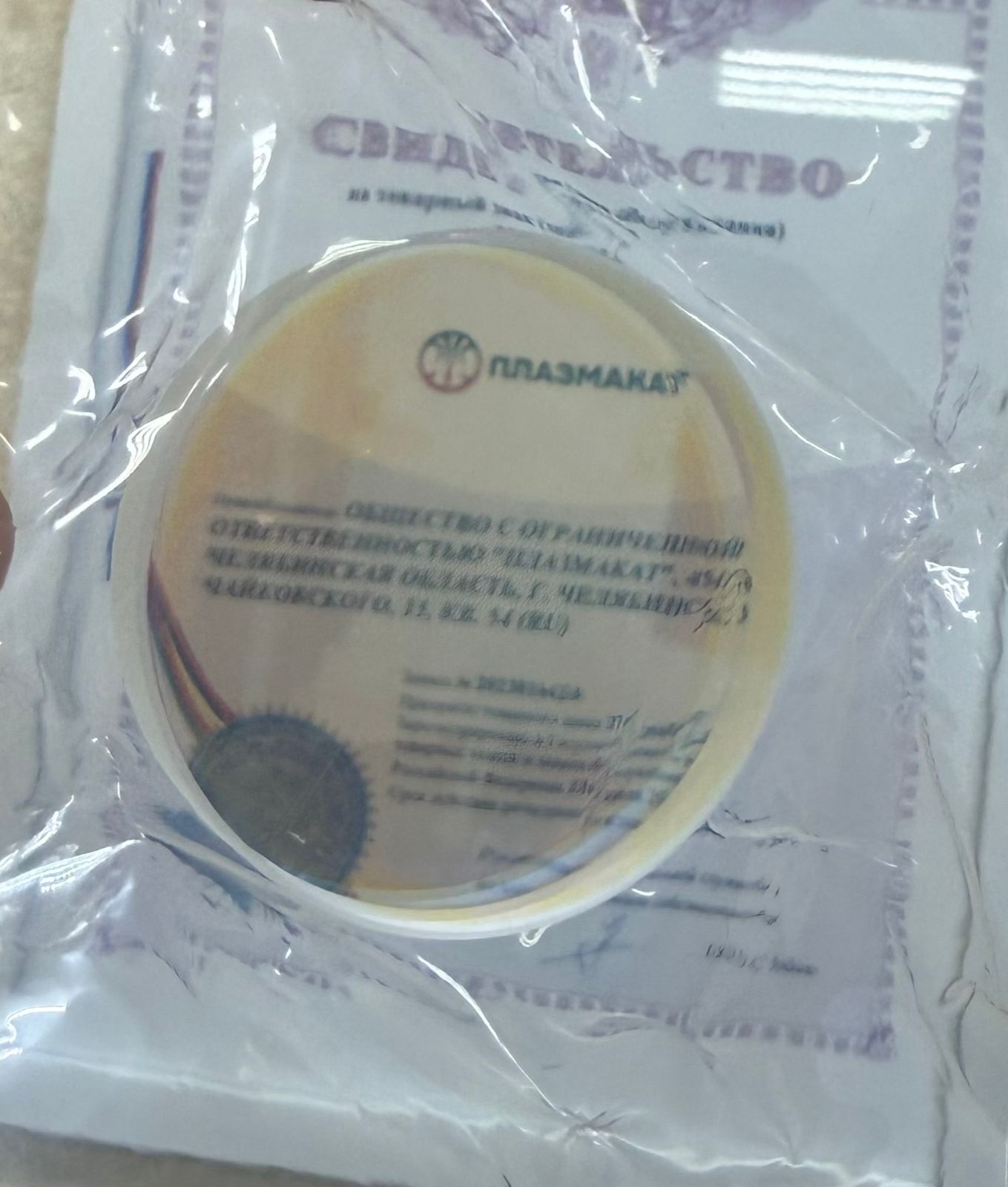

Защитные стекла и линзы — это критически важные компоненты оптоволоконных лазерных головок, используемых для резки, сварки и очистки металлов. Их основная задача — защита дорогостоящих основных оптических компонентов, таких как фокусирующие и коллимирующие линзы, от брызг расплава, пыли и других загрязнений. Чтобы эти элементы эффективно выполняли свою функцию и не снижали мощность лазерного луча, на их поверхность наносится специальное просветляющее покрытие. В этой статье мы подробно рассмотрим, какие бывают виды и даже цвета этих покрытий и какую функцию они выполняют.
Для чего нужно просветляющее покрытие?
Когда мощный лазерный луч проходит через защитное стекло, часть его энергии может отражаться от поверхности стекла. Эти отражения не только уменьшают полезную мощность луча, что напрямую влияет на эффективность и скорость обработки материала, но и могут вызывать нежелательный нагрев оптической системы.
Просветляющее (антибликовое) покрытие решает эту проблему. Оно представляет собой тончайшую пленку или серию пленок, нанесенных на поверхность стекла. Их задача — гасить отражения за счет интерференции световых волн. Качественное просветляющее покрытие с обеих сторон стекла значительно увеличивает степень пропускания лазерного излучения, защищает стекло от брызг и загрязнений и обладает высоким порогом лазерного повреждения, что обеспечивает стабильность работы и длительный срок службы компонента .
Технология нанесения и контроль качества
Современные методы нанесения просветляющих покрытий являются высокоточными технологическими процессами. Одним из передовых способов является вакуумное электронно-лучевое напыление.
· Процесс напыления: Материал покрытия (например, оксиды различных металлов) помещается в вакуумную камеру, где он испаряется с помощью электронного луча. Пары материала осаждаются на поверхность оптического элемента, формируя тончайший слой .
· Многослойные покрытия: Для достижения максимальных показателей пропускания в широком диапазоне длин волн наносят не один, а несколько чередующихся слоев с разными коэффициентами преломления. Расчет и точное нанесение такой многослойной структуры — ключ к созданию высокоэффективного покрытия .
· Система активного контроля: Для обеспечения высочайшего качества в процессе напыления может использоваться система активного контроля. После каждого цикла с помощью встроенного в установку спектрофотометра измеряется зависимость коэффициента преломления от длины волны. ЭВМ сравнивает полученные данные с эталонными и в реальном времени выдает корректирующие сигналы на регулирование тока испарителей, величины вакуума или скорости вращения заготовки. Это позволяет минимизировать брак и значительно повысить качество и производительность процесса .
Виды просветляющих покрытий
Хотя основная функция всех покрытий — снижение отражений, они могут различаться по своей структуре и назначению.
1. Однослойное просветляющее покрытие: Это самый простой тип, состоящий из одного слоя материала с определенным показателем преломления. Оно эффективно гасит отражения лишь для одной конкретной длины волны. Его применение ограничено из-за узкого рабочего спектра.
2. Широкополосное многослойное просветляющее покрытие: Именно этот тип чаще всего используется в мощных лазерных системах. Комбинация из нескольких (иногда более десятка) слоев позволяет добиться чрезвычайно низкого коэффициента отражения в широком спектральном диапазоне, что критически важно для стабильной работы оптоволоконных лазеров .
3. Ахроматические просветляющие покрытия: Это подвид широкополосных покрытий, специально разработанный для эффективной работы в определенной области спектра, например, в ультрафиолетовой (УФ). Их конструкции обеспечивают минимальное отражение across всей целевой спектральной зоны .
4. Нанокомпозитные просветляющие покрытия: Это инновационное направление, где используются наноструктурные композитные материалы с так называемым "квазинулевым" показателем преломления. Применение таких технологий, как показывают исследования, может на 25-30% увеличить эффективность светопропускания по сравнению с традиционными однослойными интерференционными покрытиями .
О чем говорит цвет просветляющего покрытия?
Цвет, который мы видим при взгляде на просветленное стекло под определенным углом, — это не краситель, а оптический эффект. Он является прямым следствием интерференции света в тонких пленках покрытия.
· Физическая природа цвета: Свет представляет собой волну. Когда луч попадает на многослойное покрытие, он частично отражается от границы каждого слоя. Отраженные лучи, складываясь, могут либо усиливать, либо гасить друг друга в зависимости от разности своего хода (толщины слоев) и длины волны. Цвет, который мы наблюдаем, — это и есть тот остаточный отраженный свет, который не был погашен интерференцией.
· Зависимость от конструкции: Конкретный цвет остаточного отражения (например, зеленый, синий, пурпурный или золотистый) определяется precisely толщиной и последовательностью слоев в многослойной структуре покрытия. Разные производители и разные технологические процессы могут давать разный цветовой оттенок.
· Что означает цвет на практике:
· Это индикатор типа покрытия. Определенный цвет часто соответствует покрытию, оптимизированному для конкретного диапазона длин волн лазера (например, 1064 нм для инфракрасных оптоволоконных лазеров).
· Это не показатель качества. И зеленый, и синий, и фиолетовый отблески могут принадлежать высококачественным широкополосным покрытиям. Качество определяется не цветом, а техническими характеристиками: фактическим коэффициентом пропускания и стойкостью к лазерному излучению.
· Это маркер совместимости. При замене защитного стекла рекомендуется использовать изделия с таким же визуальным цветом отражения, как и у оригинального компонента. Это косвенно свидетельствует о том, что покрытие предназначено для аналогичного спектрального диапазона вашего лазера.
Заключение
Просветляющее покрытие — это не просто эстетическая деталь, а результат сложных высокоточных технологий, которые делают работу лазерной установки стабильной, эффективной и экономичной. Выбор защитного стекла с правильным типом просветляющего покрытия напрямую влияет на производительность и стоимость эксплуатации оборудования.
Современные тенденции направлены на разработку и внедрение многослойных нанокомпозитных покрытий, которые обеспечивают максимальное пропускание и невероятную долговечность даже в условиях экстремальных термических и механических нагрузок. Понимание природы и видов этих покрытий позволяет пользователям лазерной техники делать осознанный выбор, обеспечивая максимальную защиту своих инвестиций в дорогостоящее оптическое оборудование .
